Hexa Inversor (74LS04): Qué es y Cómo Funciona

El Hexa Inversor, también conocido como 74LS04, es uno de los circuitos integrados más utilizados en la electrónica digital. Diseñado para realizar la operación lógica NOT o inversor, este componente se encuentra en una amplia variedad de aplicaciones debido a su simplicidad y eficiencia. En esta entrada, exploraremos sus características, funcionamiento y usos principales. ✨🔧

---

¿Qué es un Hexa Inversor (74LS04)?

El término Hexa Inversor se refiere a un circuito integrado que contiene seis inversores lógicos independientes en un solo encapsulado. Cada inversor realiza la operación lógica NOT, es decir, invierte el estado lógico de su entrada:

• Si la entrada es 1, la salida será 0.
• Si la entrada es 0, la salida será 1.

El 74LS04, fabricado por compañías como Motorola, es un ejemplo clásico de Hexa Inversor, diseñado bajo la tecnología TTL (Transistor-Transistor Logic).

---

Características Principales

1. Encapsulado: DIP-14 o SMD para versiones compactas.
2. Tensión de alimentación: 4.75V a 5.25V (ideal para sistemas digitales).
3. Velocidad de operación: Capaz de trabajar en aplicaciones de alta velocidad.
4. Consumo energético: Bajo consumo gracias a la tecnología TTL.
5. Configuración: Contiene 6 puertas lógicas independientes.

---

Diagrama de Pines del 74LS04

Pin	Función
1	Entrada inversor 1
2	Salida inversor 1
3	Entrada inversor 2
4	Salida inversor 2
5	Entrada inversor 3
6	Salida inversor 3
7	GND (tierra)
8	Salida inversor 4
9	Entrada inversor 4
10	Salida inversor 5
11	Entrada inversor 5
12	Salida inversor 6
13	Entrada inversor 6
14	VCC (alimentación)

---

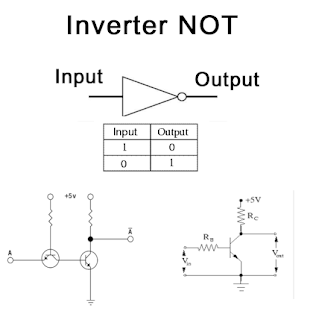

Funcionamiento del Hexa Inversor

El 74LS04 actúa como un inversor lógico básico. Por ejemplo:

• Si aplicamos 5V (nivel alto) a la entrada del inversor 1, obtendremos 0V (nivel bajo) en su salida.
• Si aplicamos 0V (nivel bajo) a la entrada, obtendremos 5V (nivel alto) en la salida.

Gracias a su diseño con seis inversores independientes, es ideal para circuitos que requieren múltiples operaciones de inversión en paralelo.

---

Aplicaciones Comunes

1. Osciladores: Configurando un inversor con resistencias y capacitores, se puede construir un oscilador básico.
2. Buffering: Se utiliza para estabilizar señales en sistemas digitales.
3. Control de LEDs: Invertir señales para manejar LEDs u otros dispositivos de salida.
4. Conversiones Lógicas: Cambiar el estado de señales digitales en microcontroladores y sistemas embebidos.
5. Circuitos Temporizadores: Junto con otros componentes, permite crear temporizadores simples.

---

Ventajas del 74LS04

• Versatilidad: Ideal para aplicaciones tanto educativas como profesionales.
• Costo: Económico y ampliamente disponible.
• Compatibilidad: Funciona con una variedad de dispositivos digitales.
• Simplicidad: Fácil de implementar en circuitos básicos y avanzados.

---

Conclusión

El Hexa Inversor 74LS04 es un componente esencial en la electrónica digital. Su capacidad para realizar operaciones lógicas simples con alta eficiencia lo convierte en una herramienta imprescindible para estudiantes, hobbistas y profesionales. Si estás construyendo un circuito digital, este integrado es una excelente opción para invertir señales de forma confiable.

¿Has utilizado el 74LS04 en algún proyecto? Cuéntanos tu experiencia en los comentarios y comparte tus ideas! 🚀🔧

PINOUT 74ls04

74ls04.PDF
http://ecee.colorado.edu/~mcclurel/sn74ls04rev5.pdf
