PAM8403: Mini Amplificador de Audio Digital 5V de 3W y Doble Canal Clase D

el



El PAM8403 es un pequeño pero potente módulo amplificador de audio digital, ideal para proyectos de bricolaje, altavoces portátiles y sistemas de sonido compactos. Este amplificador Clase D combina alta eficiencia, bajo consumo y una excelente calidad de audio, convirtiéndolo en una herramienta imprescindible para los entusiastas de la electrónica. En esta entrada, exploraremos sus características, ventajas y cómo integrarlo en tus proyectos. 🎵✨

Características Principales del PAM8403

  • Voltaje de operación: 2.5V a 5.5V (ideal para fuentes USB o baterías de 5V).
  • Potencia de salida: Hasta 3W por canal con una carga de 4Ω.
  • Clase D: Alta eficiencia energética (más del 90%), ideal para dispositivos alimentados por batería.
  • Tamaño compacto: Apenas unos centímetros, perfecto para proyectos con espacio limitado.
  • Canales duales: Amplifica sonido estéreo en dos salidas independientes.
  • Protección integrada: Contra sobrecalentamiento y cortocircuitos.

Ventajas del PAM8403

  1. Alta calidad de sonido: Ofrece una experiencia de audio clara y sin distorsión notable, incluso a volúmenes altos.
  2. Eficiencia energética: Gracias a su diseño Clase D, consume muy poca energía en comparación con amplificadores tradicionales.
  3. Compatibilidad: Funciona con una amplia variedad de fuentes de alimentación, desde USB hasta baterías recargables.
  4. Fácil integración: Su tamaño compacto y diseño sencillo facilitan su uso en proyectos DIY.

Materiales Necesarios para Usarlo

Para integrar el módulo PAM8403 en un proyecto básico, necesitarás:

  • Módulo PAM8403.
  • Fuente de alimentación de 5V (puedes usar un puerto USB).
  • Altavoces (preferiblemente de 4Ω o 8Ω).
  • Conector jack de 3.5 mm (opcional para entrada de audio).
  • Cables de conexión y soldadura (opcional).

Conexión del Módulo PAM8403

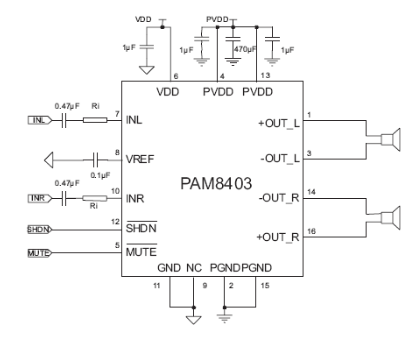

El módulo tiene pines claramente etiquetados, lo que facilita la conexión. Aquí tienes el esquema básico:

  1. Conexiones de Alimentación:

    • Conecta el pin VCC a 5V.
    • Conecta el pin GND a tierra.

  2. Entrada de Audio:

    • Conecta el canal izquierdo (L IN) y derecho (R IN) a la fuente de audio.
    • El pin GND de la entrada se conecta a tierra común.

  3. Salida de Audio:

    • Conecta el canal izquierdo (L OUT) y derecho (R OUT) a los altavoces.
    • Asegúrate de que los altavoces sean de 4Ω o 8Ω para evitar sobrecargar el módulo.


Código de Ejemplo con Arduino

Si deseas integrar el PAM8403 con un microcontrolador como Arduino para controlar el encendido o volumen, aquí tienes un ejemplo básico:

cpp
#define PAM_POWER_PIN 8 // Pin digital para controlar la alimentación

void setup() {
  pinMode(PAM_POWER_PIN, OUTPUT);
  digitalWrite(PAM_POWER_PIN, HIGH); // Enciende el amplificador
}

void loop() {
  // Control de audio puede integrarse aquí
}

Con este código, puedes activar o desactivar el módulo utilizando un pin digital del Arduino.

Aplicaciones Comunes del PAM8403

  1. Altavoces portátiles: Crea un sistema de sonido compacto y eficiente.
  2. Proyectos DIY: Mejora sistemas de audio para juguetes, maquetas o gadgets.
  3. Ampliación de dispositivos: Úsalo para mejorar el audio de tu computadora, tablet o smartphone.
  4. Automatización: Integra el módulo en sistemas inteligentes para notificaciones sonoras.

Consejos para Usarlo de Forma Eficiente

  • Evita sobrealimentar el módulo: Nunca excedas los 5.5V para prevenir daños.
  • Utiliza buenos altavoces: Altavoces de calidad mejorarán notablemente la experiencia de sonido.
  • Evita interferencias: Mantén las conexiones cortas y bien aisladas para reducir el ruido en la señal.
  • Protección: Aunque el módulo tiene protección integrada, es buena idea usar un condensador en la línea de alimentación para estabilizar la energía.

Conclusión

El PAM8403 es un módulo versátil, eficiente y fácil de usar que abre un mundo de posibilidades en el diseño de sistemas de audio compactos y portátiles. Ya sea que estés trabajando en un proyecto DIY o necesites mejorar el sonido de un dispositivo, este amplificador es una opción excelente.

¿Qué proyecto tienes en mente con el PAM8403? Comparte tus ideas en los comentarios y hablemos de sonido DIY! 🎵✨
