TP4056: El Módulo de Carga para Baterías de Litio Más Usado

el



El TP4056 es un módulo de carga compacto y eficiente diseñado para cargar baterías de litio de manera segura y confiable. Gracias a su diseño sencillo y su bajo costo, es uno de los módulos más populares en proyectos electrónicos. Si estás trabajando con baterías recargables, este componente será indispensable en tu arsenal. En esta entrada, exploraremos sus características, conexiones y aplicaciones. 🔋✨

¿Qué es el TP4056?

El TP4056 es un IC controlador de carga lineal para baterías de litio. Se encuentra comúnmente integrado en módulos listos para usar, facilitando la carga de baterías de 3.7V con corriente constante y voltaje constante (CC/CV).

Características principales:

  • Voltaje de entrada: 4.5V a 5.5V (ideal para fuentes USB).
  • Corriente de carga: Configurable hasta 1A (por defecto, 1A).
  • Protección integrada: Contra sobrecarga, sobredescarga y cortocircuitos (en versiones con protección).
  • Indicadores LED: Luz roja para carga y azul/verde para carga completa.
  • Tamaño compacto: Perfecto para proyectos portátiles.

Ventajas del TP4056

  1. Facilidad de uso: Diseño listo para usar con pines claramente etiquetados.
  2. Seguridad: Incluye protección contra cortocircuitos y sobrecalentamiento en algunas versiones (con DW01 y MOSFETs).
  3. Versatilidad: Compatible con la mayoría de baterías de litio recargables de 3.7V.
  4. Bajo costo: Económico y ampliamente disponible.

Materiales Necesarios

Para usar el módulo TP4056, necesitarás:

  • Módulo TP4056: Con o sin protección, según tu proyecto.
  • Batería de litio: De 3.7V (18650, 14500, etc.).
  • Fuente de alimentación USB (puede ser un cargador de móvil).
  • Cables de conexión.

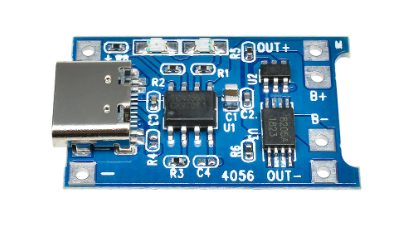

Conexión del Módulo TP4056

El módulo tiene pines claramente identificados que facilitan la conexión. Aquí tienes una guía básica:

Pin del MóduloFunción
B+Conexión al positivo de la batería.
B-Conexión al negativo de la batería.
OUT+Salida positiva para la carga o dispositivo conectado.
OUT-Salida negativa.
IN+Entrada positiva de alimentación (5V).
IN-Entrada negativa de alimentación (GND).

Nota: En módulos sin protección, las salidas OUT+ y OUT- no están disponibles.

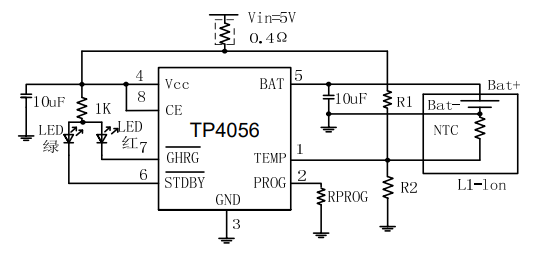

Funcionamiento del TP4056

  1. Carga Inicial (Corriente Constante):
    Al conectar la batería, el módulo entrega una corriente constante configurada (generalmente 1A) para cargar la batería rápidamente.

  2. Carga de Terminación (Voltaje Constante):
    Al alcanzar los 4.2V, el módulo reduce gradualmente la corriente para evitar sobrecarga.

  3. Carga Completa:
    Cuando la corriente cae por debajo de los 100 mA, el módulo considera que la batería está completamente cargada y apaga el LED rojo, encendiendo el azul/verde.

Ejemplo de Uso: Cargador Portátil

Puedes usar el TP4056 para construir un cargador portátil sencillo para tu teléfono móvil o cualquier otro dispositivo USB. Sigue estos pasos:

  1. Conecta una batería de 18650 al módulo TP4056 mediante los pines B+ y B-.
  2. Usa las salidas OUT+ y OUT- para alimentar un módulo elevador de voltaje que convierta los 3.7V de la batería a 5V.
  3. Añade un puerto USB hembra al módulo elevador para conectar dispositivos.

Consejos para Usar el TP4056

  • Evita usar el módulo mientras cargas la batería: Esto puede generar calor excesivo.
  • Ajusta la corriente de carga: Si la batería tiene menos capacidad, reduce la corriente de carga modificando la resistencia de programación (por defecto, 1.2 kΩ para 1A).
  • Usa baterías de calidad: Las baterías de baja calidad pueden ser peligrosas en proyectos.

Aplicaciones Comunes

  1. Bancos de energía DIY: Construye tu propio cargador portátil para dispositivos USB.
  2. Proyectos IoT: Alimenta sensores o microcontroladores con baterías recargables.
  3. Cargadores solares: Combina el TP4056 con un panel solar para cargar baterías de litio.
  4. Automatización: Alimenta dispositivos portátiles en sistemas automatizados.

Conclusión

El TP4056 es un componente esencial para cualquier proyecto que requiera baterías recargables. Su facilidad de uso, protección integrada y versatilidad lo convierten en una solución ideal tanto para principiantes como para expertos. Si aún no lo has usado en tus proyectos, ¡es momento de intentarlo! 😊🔋

¿Qué ideas tienes para usar el TP4056? Comparte tus proyectos en los comentarios y hablemos de energía portátil y eficiente. 🚀✨
